引言为什么电路保护如此重要

在现代电子设备中，电路保护系统犹如人体的免疫机制，悄无声息地守护着整个系统的安全运行。从消费电子到工业控制，从新能源汽车到航空航天，凡是涉及电力电子元器件的场景，电路保护都是不可忽视的一环。据行业统计，超过30%的电子设备故障与电路异常有关，而其中很多问题，本可通过合理的保护设计来避免。

作为电力电子元器件制造领域的从业者或关注者，理解电路保护的基本原理和主要器件类型，不仅有助于提升产品可靠性，还能在选型和系统设计中做出更明智的决策。

第一类：过流保护——最基础的防护层

保险丝Fuse

保险丝是最经典、最廉价的过流保护器件。它的原理简单直接：当流过它的电流超过额定值，内部的金属熔体因焦耳热而熔化，从而切断电路。

在选择保险丝时，需要关注几个关键参数：

• 额定电流：正常工作的电流限值，一般建议留出20%~30%的余量
• 熔断速度：分为快断型、慢断型和时间滞后型，应对不同类型浪涌
• 分断能力：指保险丝能安全切断的最大短路电流
• 额定电压：直接影响其灭弧能力和安全性

需要注意的是，保险丝属于一次性器件，熔断后必须更换。在现代高可靠性设计中，越来越多人选择自恢复保险丝PPTC——它基于高分子正温度系数材料，在过流后阻值升高，待故障消除后可自行恢复。

断路器Circuit Breaker

相比保险丝，断路器可以手动复位，适用于需要重复操作的场合。在电力电子系统中，热磁式断路器最为常见：热元件应对过载，磁元件应对短路。

电流检测与电子保护电路

在高端电源管理和电机驱动中，通常采用采样电阻、霍尔传感器 或 电流互感器 实时监测电流，配合MCU或专用保护IC，在微秒级时间内触发关断，实现更精准、可配置的过流保护。

第二类：过压保护——抵御隐形杀手

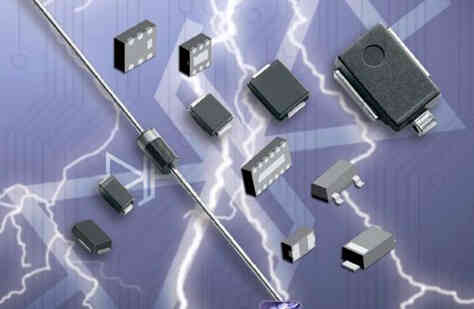

TVS二极管瞬态电压抑制器

TVS二极管是目前应用最广泛的过压保护器件之一。它能在皮秒至纳秒量级内响应瞬态过压，将电压钳位在安全水平。

TVS的核心参数包括：

• 反向击穿电压：这是开始导通的阈值
• 钳位电压：这是在最大峰值电流下的电压上限
• 峰值脉冲功率：通常在几百瓦到数十千瓦之间
• 结电容：用于高速信号线时需要特别关注

TVS广泛应用于电源输入端、数据接口如USB、HDMI、RS485 等，以及IC引脚的防护。

压敏电阻MOV

压敏电阻属于电压敏感型半导体陶瓷器件，成本和通流能力通常优于TVS，但响应速度较慢、易老化，更适合作为电源入口的初级保护。制造商在选择压敏电阻时，需要权衡能量吸收能力和长期稳定性。

其他过压保护器件

• 气体放电管GDT，常用于通信线路和电源防雷的一级保护
• ESD保护二极管，突出优点是响应快、结电容低，适用于高速或高集成IO接口

第三类：过热保护——不可忽视的温度维度

电力电子元器件在工作时不可避免地产生热量。当散热不足或环境温度过高时，器件可能因过热而损坏，甚至引发热失控——电源和电池保护应用中的主要风险之一。

常用的过热保护手段包括：

• PTC热敏电阻：正温度系数，温度超限时阻值剧增
• NTC热敏电阻：负温度系数，可用于温度监测，常用于浪涌抑制
• 温度开关/温控器：机械式，简单可靠
• 集成温度传感器IC：如TMP36、LM35，配合MCU实现精确控制

在功率器件如MOSFET、IGBT 的制造和封装中，热管理 本身就是核心设计要素。低热阻、高可靠性的封装例如 TO-247、D2PAK、QFN，是保证器件长期稳定的基石。

制造视角：电路保护器件的工艺与挑战

材料选择决定性能上限

• TVS以硅雪崩二极管为基础，需精确控制掺杂浓度
• PPTC依赖高分子聚合物与导电粒子的复合配方
• 保险丝熔体的合金配比直接决定熔断特性曲线

封装与可靠性

现代电子产品趋向小型化，保护器件也面临0201封装、Chip-scale、高密度集成 等新要求。与此AEC-Q101车载认证、UL、IEC 等安全标准 也在不断收紧。制造商必须在微型化和高可靠性之间找到均衡点。

测试与筛选

浪涌测试、温度循环、HTRB 漏电流测试等项目已成为电力电子元器件出厂前的标准流程。特别是浪涌抗扰度 如 IEC 61000-4-5 对于保护器件而言，是整机通过认证的一道关键关卡。

| 保护类型 | 典型器件 | 响应速度 | 可恢复性 | 典型应用 |
|---------|---------|---------|---------|--------|
| 过流 | 保险丝/PPTC | ms~s | 部分 | 电源输入、负载保护 |
| 过流 | 断路器 | ms | 可手动恢复 | 配电系统、工业控制 |
| 过压 | TVS | ps~ns | 可重复 | 端口防护、IC保护 |
| 过压 | 压敏电阻 | ns~μs | 有限次 | 电源首级防雷 |
| 过热 | PTC/温度开关 | s | 部分 | 电池、电机 |
| 综合 | 保护IC | μs | 可恢复 | 电源管理、BMS |

如何为你的电路选择合适的保护方案

第一步：明确威胁来源

是浪涌、ESD、短路、反接、过温，还是多种复合故障？不同场景的保护需求显著不同，例如汽车电子要求重复浪涌承受能力和宽温工作，通信设备更关注雷击涌流防护，消费电子率先关注小型化和性价比。纯工业级场景往往兼顾。

第二步：协调配合

现实中单一保护远远不够：电源输入端常采用 GDT + 压敏 + TVS 级联 来实现能量分级泄放；电池管理系统 则同步监测过流、过压、欠压及温度，并由AFE + MCU统一协调，通过多级保护保证了系统的安全与冗余。

第三步：权衡取舍

若保护阈值太低，会导致误触发，影响系统可用性；若过高，又可能起不到保护作用。这就需要结合实际工作波形、峰值电流和脉冲特性等数据，结合降额规范，严谨地计算余量和电路动态阻抗，而非依赖经验值随手选择。

另外，浪涌保护设计还需要做到不干扰正常的信号完整性，并对后级造成额外负载。

汇总与展望

首先可以看到几个关键趋势：

1. 集成化：多合一保护IC将OVP、OCP、OTP集中在一颗芯片中
2. 智能化：带数字接口的保护器件可以上报故障日志到IPC，也可以灵活实现在线调试
3. 宽禁带半导体驱动：SiC、GaN 等器件已走向规模量产，本身就适合高耐压击穿，但仍对配套保护逻辑提供了更多的工艺优化空间；挑战同样在测试验证侧，热扩散性能也已经优于之前的模型做对比重新设计

对于电力电子元器件的制造者和使用者而言，理解这些保护方法的物理、制造和工程权衡有三个层面的价值——既能降低元件失效与售后维护带来的损耗压力，还可以更好的优化BOM与系统保护器件选型；最终这一切都要组合运用到日常项目中来完成客户的实际检验。

电力生态中的安全事项常被简单忽视，直到灾难异常发生过后一切才发现保护确实万无一失才能保持不惧失误的冗余安全状态。如果设计阶段的概率只有一个点的功夫投入产出的保稳增量上百万和品牌名誉积累远大于选它附加的设计组装成本费用总和之几十倍及至更高还买下更多商业诚信差赔偿。换句话说安全保护和工程进度的平衡选择问题并不能肆意抛开；它们是经验发展和规律进化学理归纳的重要领域并重塑为了产业主流设计规则规则标准化的一部分当中。慎重地去设计与选择将是电子硬件安全逻辑最终唯一的成本利润长效竞争的基式命符更是门市场和基础设施的双重稳健的重平承诺保障任务。可靠的保护技术才是电子高效运行和产品畅销的安全认证的基石保护。这一目标的实现在现在制造工艺工程硬件的高可靠领域尤为重要。这也是信息变革与动力电气嵌入式跨越演化中和工业文明前进方向的电力保护和增长动能的强固坚实基础基本应备和值得珍视的知识交付实诚传导所需的相关要点支撑基石所在。愿慎而悟且勤实践，从此始迈明保护原理这增长新工程境界的知识修炼力。守万电齐全之道者本不可逾越门槛之一条矣——凡深入理解和运用必需要之共识道路理论不可或缺方能安全恒久创造精益稳定的新时代的系统了。
